產(chǎn)品優(yōu)越性：

　　一、LY-W3 瀝青溫拌劑具有降低筑路成本，減少環(huán)境污染，降低瀝青混合料拌合溫度， 降低瀝青老化程度，延長道路使用壽命的作用。對石料烘干水分含量要求可以適當放寬。
　　二、在不影響瀝青混合料的路用性能前提下，可降低施工溫度 20℃-50℃，從而節(jié)約能源，每拌合一噸瀝青混合料可節(jié)約燃氣 6-10m3。
　　三、減少拌合時間（每缸料拌合時間減少 5-6 秒）提高生產(chǎn)效率 10%-12%、降低施工綜合成本；無需外加設備，拌合及施工工藝與熱拌混合料基本一致。

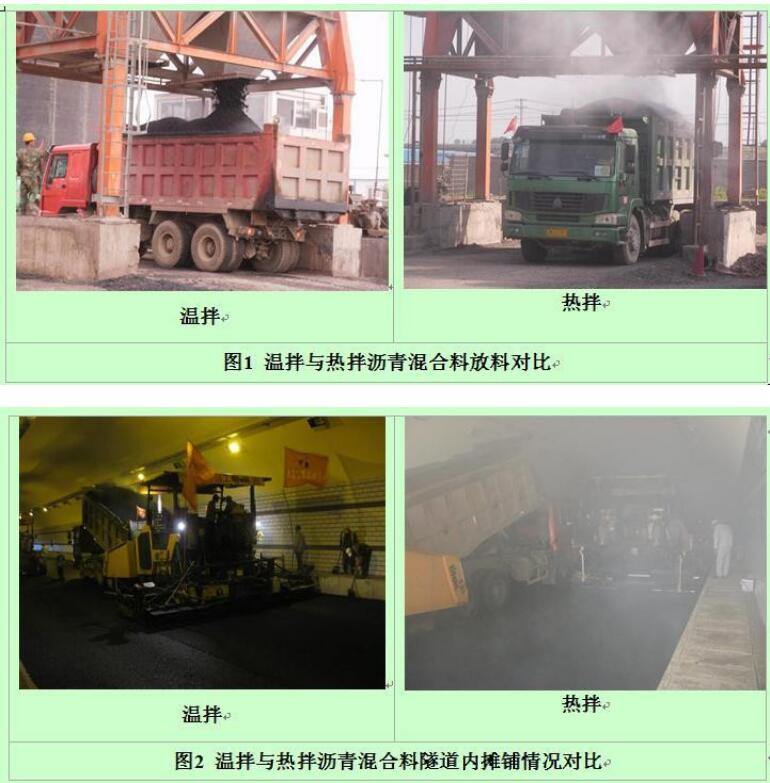

　　四、環(huán)保、實用易于碾壓。與熱拌瀝青混合料相比，溫拌瀝青混合料可以節(jié)省燃料 20% 以上，減少 CO2 排放 65%以上；減少氮氧化物 70%；減少瀝青“瀝青煙”排放 80%以上。可基本消除致癌的瀝青煙和異味。減少對現(xiàn)場操作人員及周邊的人員的危害。
　　五、在低溫狀態(tài)下，可正常施工，延長施工工期。
　　六、降低成本核算：
　　1 噸瀝青混合料（油石比按 4.0%計算）需要添加 LY-W3 瀝青溫拌劑：
　　添加 XTYW 溫拌劑增加的成本：40*0.3%=0.120 ㎏ 0.120*85=10.2 元如果用天然氣加熱節(jié)省：7*3.6=25.2 元
　　注：LY-W3 價格按 85 元/㎏，燃料油按 5 元/㎏，天然氣按 3.6 元/ m³。

使用說明：

　　使用方法：按 瀝青量的 0.2-0.5%加入瀝青儲罐中，攪拌均勻即可使用；沒攪拌用瀝青泵打 2-3 個循環(huán)也可以。
　　1、基質(zhì)瀝青溫拌混合料初壓溫度控制在 110℃以上，終壓 60℃以上。
　　2、SBS 等改性瀝青溫拌混合料初壓溫度控制在 130℃以上，終壓 90℃以上。
　　3、開放溫度 50℃以下。
　　注意事項：攤鋪機清洗干凈，碾壓強度禁止過壓。

溫拌機理：
　　LY-W3 溫拌劑可將瀝青中的氧氮硫化合物所形成的膠團分散成小分子膠束、實現(xiàn)均勻分散，達到降低拌合溫度的目的。在壓實完成后，溫拌劑會向石料與瀝青界面轉移，具有一定的抗剝落效果，加強集料與瀝青膠結料的粘結性能。另外 LY-W3 溫拌劑能“收集”石料中殘留微量水再瀝青膠結料內(nèi)部暫時性形成結構性水膜，含有表面活性劑的水膜起到潤滑作用降低瀝青粘度，從而實現(xiàn)溫拌，所以石料烘干水分的含量要求可以適當放寬。

技術指標：

表 1 LY-W3 油基瀝青溫拌劑企業(yè)標準 Q/XT 03-2015


性 質(zhì)	標 準	測 試 方 法
密度（20℃）kg/L	0.88-1.0	GB/T1884
運動粘度（60℃，mm2/S）	50-180	SH/T0654-1998
水分	<0.5%	GB/T 260-2016
閃點	不小于 210℃	GT/267
外觀	黑褐色至黑色	目測
氣味	石油瀝青味	嗅覺



產(chǎn)品特點

　　1、所研制的瀝青溫拌劑是無毒無異味環(huán)保型產(chǎn)品，可直接按質(zhì)量分數(shù)加入瀝青中使用；
　　2、產(chǎn)品中性不含強堿、不含強腐蝕物質(zhì)性能柔和，不屬于危險品；
　　3、在不影響瀝青混合料路用性能的前提下，可降低施工溫度 30～50℃，從而節(jié)約能源減少環(huán)境污染，降低成本；
　　4、安全、實用、易于碾壓、減少瀝青煙保護施工人員的身體健康；
　　5、溫拌瀝青混合料的設計、拌合及施工工藝與熱拌混合料基本一致；
　　6、降低拌合溫度，減輕瀝青拌合時瀝青老化程度，延長道路使用壽命；
